ジャブリンクレーン
1996年の発表以来、高い信頼と実績を持つリモート専用クレーン。
- ホーム
- >
- スクリューの特殊機材
- >
- クレーン
- >
- ジャブリンクレーン
活用シーン
当社ではカメラカー撮影で活用しています。
スペック
| 2.4Mサイズ | 3.4Mサイズ | 3.9Mサイズ | 4.9Mサイズ | |
|---|---|---|---|---|
| 全長（mm） | 3430 | 5350 | 5850 | 6850 |

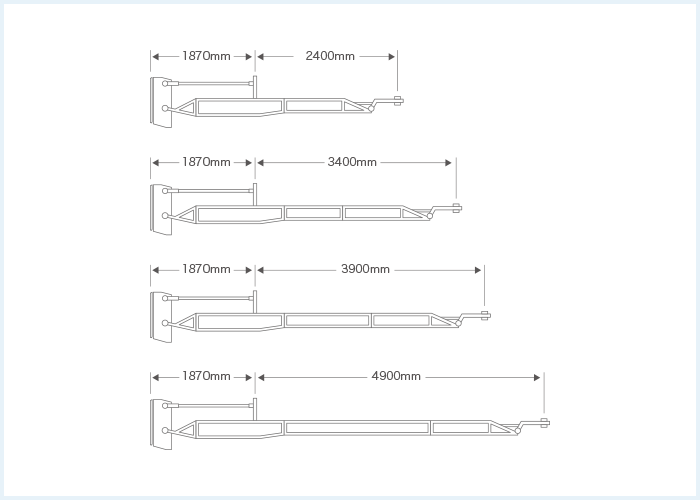

| 前方アーム長（mm） | 2400 | 3400 | 3900 | 4900 |
| 後方アーム長（mm） | 1870 | 1870 | 1870 | 1870 |
| アーム幅（mm） | 250 | 250 | 250 | 250 |
| プラットホーム最大高（mm） | 3430 | 4250 | 4670 | 5480 |
| プラットホーム最低高（mm） | -235 | -371 | -674 | -1281 |
| 自重量（kg） | 359.1 | 387.1 | 395 | 408.8 |
| 最大荷重量（kg） | 100 | 100 | 100 | 100 |
| 台車（mm） | 縦：1600 横：1250 | |||
| 5.9Mサイズ | 6.4Mサイズ | 7.4Mサイズ | |
|---|---|---|---|
| 全長（mm） | 8300 | 8880 | 9880 |
| 前方アーム長（mm） | 5900 | 6400 | 7400 |
| 後方アーム長（mm） | 2400 | 2400 | 2400 |
| アーム幅（mm） | 250 | 250 | 250 |
| プラットホーム最大高（mm） | 6600 | 7000 | 7800 |
| プラットホーム最低高（mm） | -1592 | -1895 | -2502 |
| 自重量（kg） | 465.15 | 475.45 | 504.25 |
| 最大荷重量（kg） | 100 | 100 | 100 |
| 台車（mm） | 縦：1600 横：1250 | ||
| 全長（mm） | |
|---|---|
| 2.4Mサイズ | 3430 |
| 3.4Mサイズ | 5350 |
| 3.9Mサイズ | 5850 |
| 4.9Mサイズ | 6850 |
| 5.9Mサイズ | 8300 |
| 6.4Mサイズ | 8880 |
| 7.4Mサイズ | 9880 |
| 前方アーム長（mm） | |
| 2.4Mサイズ | 2400 |
| 3.4Mサイズ | 3400 |
| 3.9Mサイズ | 3900 |
| 4.9Mサイズ | 4900 |
| 5.9Mサイズ | 5900 |
| 6.4Mサイズ | 6400 |
| 7.4Mサイズ | 7400 |
| 後方アーム長（mm） | |
| 2.4Mサイズ | 1870 |
| 3.4Mサイズ | 1870 |
| 3.9Mサイズ | 1870 |
| 4.9Mサイズ | 1870 |
| 5.9Mサイズ | 2400 |
| 6.4Mサイズ | 2400 |
| 7.4Mサイズ | 2400 |
| アーム幅（mm） | |
| 2.4Mサイズ | 250 |
| 3.4Mサイズ | 250 |
| 3.9Mサイズ | 250 |
| 4.9Mサイズ | 250 |
| 5.9Mサイズ | 250 |
| 6.4Mサイズ | 250 |
| 7.4Mサイズ | 250 |
| プラットホーム最大高（mm） | |
| 2.4Mサイズ | 3430 |
| 3.4Mサイズ | 4250 |
| 3.9Mサイズ | 4670 |
| 4.9Mサイズ | 5480 |
| 5.9Mサイズ | 6600 |
| 6.4Mサイズ | 7000 |
| 7.4Mサイズ | 7800 |
| プラットホーム最低高（mm） | |
| 2.4Mサイズ | -235 |
| 3.4Mサイズ | -371 |
| 3.9Mサイズ | -674 |
| 4.9Mサイズ | -1281 |
| 5.9Mサイズ | -1592 |
| 6.4Mサイズ | -1895 |
| 7.4Mサイズ | -2502 |
| 自重量（kg） | |
| 2.4Mサイズ | 359.1 |
| 3.4Mサイズ | 387.1 |
| 3.9Mサイズ | 395 |
| 4.9Mサイズ | 408.8 |
| 5.9Mサイズ | 465.15 |
| 6.4Mサイズ | 475.45 |
| 7.4Mサイズ | 504.25 |
| 最大荷重量（kg） | |
| 2.4Mサイズ | 100 |
| 3.4Mサイズ | 100 |
| 3.9Mサイズ | 100 |
| 4.9Mサイズ | 100 |
| 5.9Mサイズ | 100 |
| 6.4Mサイズ | 100 |
| 7.4Mサイズ | 100 |
| 台車（mm） | |
| 2.4Mサイズ | 縦：1600 横：1250 |
| 3.4Mサイズ | |
| 3.9Mサイズ | |
| 4.9Mサイズ | |
| 5.9Mサイズ | |
| 6.4Mサイズ | |
| 7.4Mサイズ | |
